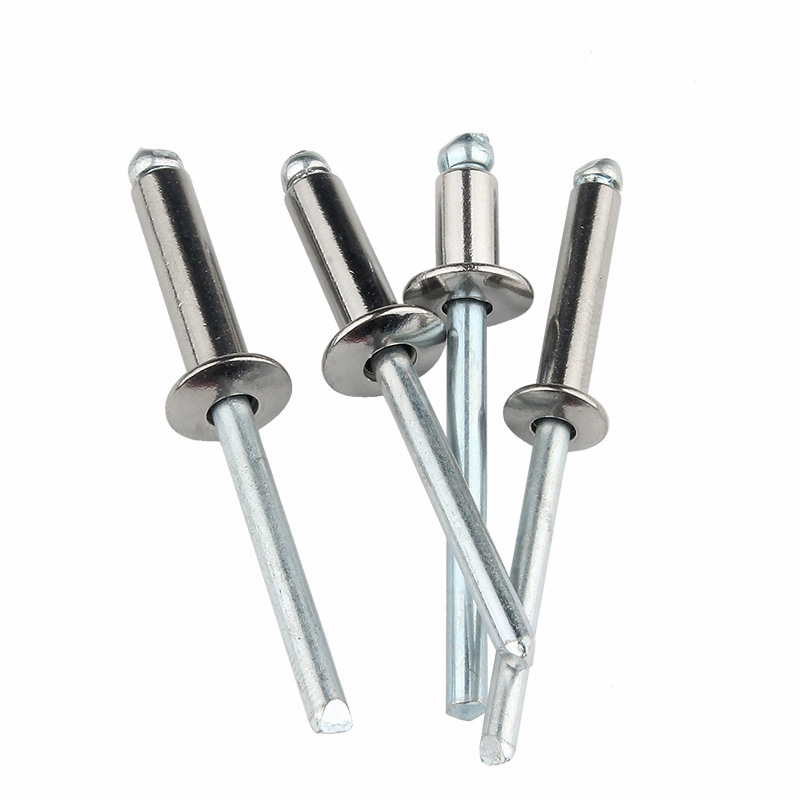

seamanna dall, ar a dtugtar seamanna pop freisin, is dúntóirí meicniúla buan iad a úsáidtear nuair nach bhfuil ach taobh amháin de phíosa oibre inrochtana. Tá siad comhdhéanta de chorp sorcóireach (bhlaosc) le mandrel tríd an lár. Le linn na suiteála, tarraingítear an mandrel isteach sa bhlaosc, rud a fhágann go ndéantar an taobh dall a dhífhoirmiú agus ceann tánaisteach a fhoirmiú a chlampálann ábhair le chéile.
Tagraíonn an téarma "dall" don riocht suiteála, ní don ceanglóir féin. Cuirtear an cineál rivet seo i bhfeidhm go forleathan i gcóimeáil feithicleach, déantúsaíocht miotail leatháin, struchtúir aeraspáis, cumhdach tógála, agus déantúsaíocht ghinearálta áit a bhfuil rochtain teoranta ar thaobh amháin.
Tá ceithre phríomhrannóg i seam dall:
| Comhpháirt | Cur síos |
| corp seamair (blaosc) | Sorcóir log le ceann réamhdhéanta (de ghnáth cruinneachán nó cuasaithe) |
| Mandrel | Gas istigh le pointe briste atá deartha chun scaradh ag fórsa teanntachta ar leith |
| Socrú ceann (ar an uirlis) | Comhpháirt uirlis a ghreamaíonn an mandrel agus a sholáthraíonn fórsa tarraingthe |
| Ceann taobh dall | An chuid dífhoirmithe a cruthaíodh le linn an tsocraithe a chlampálann ábhair ón taobh inaccessible |
Prionsabal na hoibríochta: Greimeann an uirlis seama an mandrel agus tarraingíonn sí amach é. De réir mar a tharraingítear siar an mandrel, cuireann a bharr méadaithe iallach ar an gcorp seamair leathnú go gathach ar an taobh dall, agus cruthaítear ceann i gcruth bolgáin. Ag teannas réamhshocraithe, briseann an mandrel ag pointe a mhuineál, ag fágáil an seam socraithe i bhfeidhm.
Beidh roghnú ábhar seamna bunaithe ar an mbunábhar a bheidh á nascadh, ar nochtadh don chomhshaol, agus ar riachtanais ualaigh mheicniúla.
Seamanna alúmanaim (le mandrel cruach nó alúmanaim)
Cineál is coitianta, oiriúnach le haghaidh tionól ginearálta
Meáchan éadrom, lomadh measartha agus neart teanntachta
Úsáidtear é le haghaidh leathán miotail, ductwork HVAC, táirgí tomhaltóra, taobh istigh feithicleach
Seamanna cruach (sinc-phlátáilte nó plain)
Neart níos airde ná alúmanam
Oiriúnach d'iarratais struchtúracha agus d'ábhair thomhas trom
Úsáidtear é i bhfráma cruach, gardaí innealra, trealamh tionsclaíoch
Seamanna cruach dhosmálta
Frith-chreimeadh, oiriúnach do thimpeallachtaí lasmuigh agus mara
Neart níos airde agus cruas, éilíonn uirlisí suiteála níos cumhachtaí
Úsáidte i crua-earraí mara, cumhdach ailtireachta, trealamh próiseála ceimiceach
Seamanna copair agus práis
Seoltacht leictreach maith agus friotaíocht creimeadh
Úsáidtear in iarratais leictreacha, crua-earraí maisiúcháin, earraí leathair
Seamanna monail (cóimhiotal nicile-copair).
Friotaíocht creimeadh den scoth i dtimpeallachtaí uisce farraige agus ceimiceacha
Ard-neart agus friotaíocht teochta
Úsáidtear é in innealtóireacht mhara, gléasraí ceimiceacha, struchtúir amach ón gcósta
Trastomhas: Tagraíonn trastomhas an rivet do thrastomhas seachtrach an chomhlachta. Áirítear ar mhéideanna coitianta 2.4 mm (3/32"), 3.2 mm (1/8"), 4.0 mm (5/32"), 4.8 mm (3/16"), 5.6 mm, 6.4 mm (1/4") Tá roghnú trastomhais bunaithe ar an gceanglas ualachiompartha: cuireann trastomhais níos mó neart lomadh agus teanntachta níos airde ar fáil.
Raon greim: Seo tiús iomlán na n-ábhar atá á nascadh. Clúdaíonn gach méid seamair raon greim sonrach, a sholáthraíonn an monaróir de ghnáth.
| Trastomhas | Raon Grip tipiciúil | Tiús Iarratais |
| 2.4 mm | 1.0 ~ 3.0 mm | Bileog tanaí agus leictreonaic |
| 3.2 mm | 1.5 ~ 4.5 mm | Bileog miotail éadrom |
| 4.0 mm | 2.0~5.0 mm | Tionól bileog meánach |
| 4.8 mm | 2.5 ~ 6.5 mm | Naisc struchtúracha ghinearálta |
| 6.4 mm | 3.0~8.0 mm | Feidhmchláir thromshaothair |
Riail chriticiúil: Ní mór don raon grip tiús an ábhair iarbhír a chlúdach. Má tá seam ró-ghearr, ní féidir leis ceann dall ceart a chruthú, rud a fhágann cliseadh comhpháirteacha. Má tá sé ró-fhada, ní fhéadfaidh an mandrel briseadh glan, rud a fhágann go mbeidh an corp iomarcach ag brúchtadh.
Tá ullmhú poll ceart riachtanach le haghaidh feidhmíocht seamanna iontaofa.
Trastomhas poll: Beidh an poll 0.1 ~ 0.2 mm níos mó ná trastomhas an choirp seamair. Laghdaíonn poill rómhór an neart lomadh agus ceadaíonn siad gluaiseacht comhpháirteach. Is féidir le poill ró-bheag damáiste a dhéanamh don chorp seamanna le linn ionsuite agus d'fhéadfadh deacrachtaí a bheith ann le socrú.
| Trastomhas Rivet | Méid Poll Molta |
| 2.4 mm | Φ2.5~2.6 mm |
| 3.2 mm | Φ3.3~3.4 mm |
| 4.0 mm | Φ4.1 ~ 4.2 mm |
| 4.8 mm | Φ4.9~5.0 mm |
| 6.4 mm | Φ6.5~6.6 mm |
Fad imeall: Beidh an t-ionad poll ar a laghad 2 × rivet trastomhas ó imeall an ábhair. Fágann faid imeall neamhleor go scriostar ábhar nuair a luchtaítear an seam.
Ailíniú ábhair: Ní mór na sraitheanna go léir a ailíniú i gceart sula ndéantar druileáil nó puncháil. Bainfear burrs as an dá thaobh den pholl chun a chinntiú go sreabhann na suíocháin choirp rivet in aghaidh an phíosa oibre.
Céim 1: Roghnaigh an seam ceart Deimhnigh go bhfuil trastomhas, raon greim agus ábhar oiriúnach don fheidhmchlár.
Céim 2: Ullmhaigh na workpieces Druileáil nó punch poill trí gach sraitheanna. Bain burrs agus dromchlaí glan. Clamp ábhair le chéile chun scaradh a chosc le linn seamaithe.
Céim 3: Cuir isteach an seam Cuir an seam tríd an bpoll ón taobh inrochtana. Ba chóir go suífeadh an ceann réamhdhéanta cothrom in aghaidh an dromchla barr. A chinntiú go leathnaíonn an comhlacht seamtha go hiomlán trí na sraitheanna go léir.
Céim 4: Suímh an uirlis seamair Cuir an píosa srón cuí ar an uirlis seamair. Cuir an píosa srón thar an mandrel seam, ag cinntiú rannpháirtíocht iomlán.
Céim 5: Oibriú an uirlis Squeeze nó a ghníomhachtú an uirlis a tharraingt ar an mandrel. Lean ar aghaidh go dtí go bhriseann an mandrel ag an bpointe muineál ainmnithe. Taispeánfaidh seam atá socraithe i gceart an ceann dall go hiomlán agus an mandrel briste ag sreabhadh le ceann an mhonarcha nó beagán faoina bhun.
Céim 6: Déan iniúchadh ar an suiteáil Seiceáil:
Tá ceann an mhonarcha ina suí flush in aghaidh an ábhair
Níl aon bhearna idir ábhair
Tá an ceann dall foirmithe go hiomlán (le feiceáil ón taobh inrochtana trí ábhar a tharraingt suas más infheidhme)
Tá briseadh mandrel glan agus ag an doimhneacht cheart
| Locht | Comhartha Inbhraite | Cúis Dóchúil |
| Ceann dall neamhiomlán | Léiríonn taobh dall beagán dífhoirmithe nó gan aon dífhoirmiúchán | Rivet ró-fhada le haghaidh tiús ábhar; fórsa tarraingt neamhleor |
| Mandrel briste roimh suíocháin | Briseann Mandrel gan ábhair clampála | Píosa srón uirlis ró-bheag; rivet ró-ghearr; pacáiste ábhar iomarcach |
| Ceann monarchan millte | Scoilteanna nó dífhoirmiúchán ar an taobh inrochtana | Fórsa iomarcach; uirlis mí-ailínithe; ábhar brittle |
| Comhlach scaoilte | Is féidir ábhair a scaradh nó a bhogadh tar éis iad a leagan amach | Raon greim mícheart; poll oversized; timthriall socraithe neamhleor |
| Mandrel bhfostú san uirlis | Ní scaoileann Mandrel amach tar éis an tsosa | Srón caite; ábhar eachtrach san uirlis; méid mícheart srón |
| Oval nó poll dífhoirmithe | Cruth poll saobhadh tar éis socrú | Poll rómhór; ábhair mí-ailínithe; ualach cliathánach iomarcach |
Greamairí seamanna láimhe Oiriúnach le húsáid ó am go chéile agus le haghaidh feidhmeanna éadroma. Múnlaí ar fáil le haghaidh trastomhais seamanna suas le 4.8 mm. Athraíonn dearadh giarála: láimhseáil aonair le haghaidh seamanna beaga, gníomh cumaisc do mhéideanna níos mó.
Gunnaí seama aeroibrithe Uirlisí aerchumhachtaithe atá oiriúnach do tháirgeadh ardtoirte. Tairiscint fórsa tarraingthe comhsheasmhach agus amanna timthriallta níos tapúla. Ag teastáil le haghaidh seamanna trastomhas mór agus cineálacha cruach dhosmálta. Soláthar aeir de ghnáth 5 ~ 7 bar.
Uirlisí seamair faoi thiomáint ceallraí Inaistrithe agus oiriúnach le haghaidh feidhmeanna allamuigh. Cuir fórsa leordhóthanach ar fáil don chuid is mó de na seamanna ginearálta suas le 4.8 mm. Soláthraíonn teicneolaíocht ceallraí áisiúlacht gan sreang ach le cumas timthriall teoranta in aghaidh an mhuirir.
Seamanna hiodrálacha agus seirbheacs A úsáidtear le haghaidh feidhmeanna tionsclaíochta troma, lena n-áirítear seamanna struchtúracha ard-láidre. Monatóireacht bheacht fórsa tarraingthe agus rianú sonraí a sholáthar le haghaidh dearbhú cáilíochta.
Roghnú sróine: Tá píosa srón comhfhreagrach ag teastáil ó gach trastomhas seamair. Is gá míreanna srón a mhalartú nuair a bhíonn méideanna seamna á athrú. Cuireann roinnt uirlisí córais mearathraithe ar fáil le haghaidh éifeachtúlacht táirgthe.
De ghnáth déantar hailt seamna dall a dhearadh le haghaidh ualaí lomadh (fórsaí comhthreomhar leis an gcomheitleán), ní ualaí teanntachta príomhúla (fórsaí ag tarraingt ábhair óna chéile).
Is é neart lomadh an fórsa uasta is féidir leis an seam a sheasamh ingearach lena ais. Is é seo an príomhpharaiméadar dearaidh don chuid is mó de na hailt lap.
Is é an neart teanntachta an fórsa tarraingthe uasta is féidir leis an seam a sheasamh feadh a aise. Go ginearálta níos ísle ná an neart lomadh don chuid is mó de na cineálacha seamanna dall.
Feidhmíocht tuirse: Tá friotaíocht tuirse níos ísle ag seamanna dall i gcomparáid le seamanna soladacha mar gheall ar an gcorp log agus an tiúchan strus ag an bpoll mandrel. I gcás feidhmeanna lódála timthriallacha, cuirfear san áireamh seamanna struchtúracha nó cineálacha ard-neart (amhail monel nó cruach).
Moladh maidir le comhdhearadh: Úsáid seamanna iolracha i bpatrún tuislithe seachas seam amháin in alt atá luchtaithe go mór. Is é 3 × trastomhas seamna an t-íosmhéid spáis idir seamanna chun lagú ábhair a sheachaint.
Cruthaíonn ábhair neamhionanna a bhíonn i dteagmháil riosca creimthe galbhánach. Roghnaigh ábhar seamair atá comhoiriúnach leis an mbunábhar.
| Bunábhar | Ábhar Rivet Molta |
| Bileog alúmanaim | Alúmanam (le mandrel cruach inghlactha) |
| Leathán cruach (péinteáilte / neamhphéinteáilte) | Cruach (sinc-phlátáilte) nó cruach dhosmálta |
| Bileog cruach dhosmálta | Cruach dhosmálta |
| Cóimhiotail chopair | Prás nó copar |
| Timpeallachtaí mara | Monel nó cruach dhosmálta 316 |
Riail: Beidh seamanna cathodic (níos uaisle) i gcoibhneas leis an mbunábhar chun creimeadh luathaithe an bhunábhair a sheachaint. Mura bhfuil sé cinnte, insliú le séalaithe nó gaiscéid.
Seamanna séalaithe: Ina bhfuil corp dúnta a chuireann cosc ar sceitheadh uisce nó gáis tríd an lár. Úsáidtear é in iarratais uiscedhíonach, soithí brú, agus struchtúir atá faoi lé an aimsir.
Seamanna ilghreama: Deartha chun raon greim níos leithne a chlúdach, ag laghdú riachtanais fardail. Oiriúnach d'iarratais a bhfuil tiús ábhair éagsúla acu.
Seamanna féindruileála (SPR): Suiteáilte gan poill réamh-druileáilte. Téann an seam tríd an gciseal barr agus lasann sé isteach sa chiseal bun. Úsáidtear é i gcóimeáil coirp feithicleach, go háirithe le haghaidh hailt alúmanaim agus ábhar measctha.
Seamanna Breakstem: Fanann an ceann mandrel faoi chuing laistigh den chorp seamanna tar éis é a leagan, rud a chuireann cosc ar an mandrel titim amach. Ag teastáil in iarratais ina bhféadfadh mandrels scaoilte a bheith ina chúis le héilliú (próiseáil bia, leictreonaic).
Seamanna eitrithe: Gné eitrithe le haghaidh feidhmíocht tarraingt suas feabhsaithe in ábhair bhoga ar nós plaisteach, adhmad, nó cumaisc.
Stórálfar seamanna i ndálaí tirime, glana agus iad á gcosaint ar thaise agus ar éillithe. Is féidir le seamanna alúmanaim agus cruach ocsaídiú i dtimpeallachtaí tais, rud a chuireann isteach ar fheidhmíocht an tsuímh agus ar fhriotaíocht creimeadh.
Stóráil i bpacáistiú bunaidh go dtí go n-úsáidfear é
Coinnigh taise an limistéir stórála faoi 60%
Seachain nochtadh do olaí, tuaslagóirí, agus deannaigh tionsclaíoch
Rothlaigh fardal ar bhonn 'an chéad duine an chéad duine amach'
Déanfar cigireacht ar seamanna a stórálfar ar feadh tréimhsí fada (os cionn 24 mí) le haghaidh creimthe nó díghrádaithe roimh úsáid
Amharciniúchadh (seiceáil suiteála):
Tá ceann an mhonarcha flush agus comhlárnacha
Tá briseadh mandrel glan agus le feiceáil faoin gceann
Gan aon scoilteanna nó saobhadh ar an dá thaobh
Tástáil tarraingthe teanntachta: Seamanna samplacha tarraingthe-tástála ó am go chéile ag baint úsáide as tástálaí teanntachta chun luachanna lomadh agus teanntachta a dhearbhú go gcomhlíonann siad sonraíochtaí. Sampla íosta: 5 seamanna in aghaidh an bhaisc.
Tástáil greim: Deimhnigh go bhfuil an fad mandrel atá fágtha taobh istigh den seam socraithe laistigh de theorainneacha inghlactha (go hiondúil 0.5 ~ 1.5 mm faoi dhromchla an chinn).
Cigireacht millteach: Seamanna roghnaithe a thrasghearradh chun scrúdú a dhéanamh ar fhoirmiú na gceann dall agus chun dífhoirmiúchán ábhartha a dhearbhú. Tá sé seo thar a bheith tábhachtach le linn bailíochtaithe próisis agus bailíochtú athraithe uirlisí.
| Fadhb | Seiceáil Láithreach | Réiteach |
| Casadh rivet i bpoll | Trastomhas poll ró-mhór | Cuir rivet trastomhas níos mó in ionad; méid poll ceart |
| Ní féidir seam a chur isteach | Trastomhas poll ró-bheag | Ream poll a mhéid a cheartú |
| Ní féidir leis an uirlis tarraingt | Píosa srón mícheart nó jaw uirlis caite | Ionadaigh píosa srón; uirlis seirbhíse |
| Briseann Mandrel ró-luath | Raon greim ró-ghearr | Bain úsáid as seam greim níos faide |
| Ní bhrisfidh Mandrel | Fórsa tarraingthe neamhleor | Bain úsáid as uirlis níos cumhachtaí; seiceáil brú aeir |
| Ceann dall nár foirmíodh | Rivet ró-fhada nó mífheidhmiú uirlisí | Fíoraigh raon greim; seiceáil oibriú uirlis |
| Scarann na hábhair tar éis an leagan amach | Fórsa clampála neamhleor | Giorraigh raon greim; cruinneas oiriúnach poll a mhéadú |
Soláthraíonn an treoir seo tagairt bhunúsach maidir le roghnú agus suiteáil seamanna dalla. Le haghaidh feidhmeanna ríthábhachtacha, téigh i gcomhairle le sonraíochtaí teicniúla an déantóra agus déan tástáil cáilíochta ar chomhthionóil ionadaíocha roimh tháirgeadh.
